SISTEMA DI INTERBLOCCO WEB-BASED
ydg mesh
CONTROLLO PORTE IN TEMPO REALE
PER CLEANROOM
Controllo intelligente
per ambienti critici
YDG Mesh® è un sistema di interblocco porte completo di un software web-based per il controllo e il monitoraggio remoto tramite rete LAN.
Il sistema consente di gestire in tempo reale lo stato delle porte, configurare le logiche di interblocco e registrare ogni evento operativo, incluse anomalie, aperture simultanee e condizioni di errore.
Grazie ad un’architettura modulare, YDG Mesh® può controllare fino a 400 porte, garantendo scalabilità, integrazione con i sistemi di impianto e una gestione completa dei flussi in ambienti ad alta criticità.
400 porte
gestibili in un unico sistema
100 moduli
collegabili in cascata
8GB memoria
per registrazione eventi
Real-time
monitoraggio continuo
Controllo
evoluto, configurazione semplice
-
01.
Architettura distribuita
Sistema modulare con i singoli nodi intelligenti e autonomi, indipendenti da PC o server esterni.
-
02.
Gestione intelligente
Configurazione dei parametri delle porte e logiche di interblocco tramite applicazione web-based.
-
03.
Installazione plug & play
Connessioni rapide e cablaggio semplificato per una messa in servizio immediata.
-
04.
Monitoraggio in tempo reale
Visualizzazione live di stato porte, allarmi ed eventi tramite interfaccia web.
prodotti
Sistema modulare e scalabile
YDG Mesh® si basa su un’architettura modulare progettata per gestire in modo efficiente anche le configurazioni più complesse.
Il sistema coordina la comunicazione tra i dispositivi, registra eventi e anomalie e garantisce il flusso operativo. Ogni installazione può essere facilmente estesa nel tempo, mantenendo stabilità e prestazioni elevate.
Grazie alla gestione fino a 4 porte per modulo e alla possibilità di collegare in cascata fino a 100 moduli, YDG Mesh® consente il controllo di centinaia di porte, integrando accessori, sensori e sistemi esterni all’interno di un’unica infrastruttura intelligente.

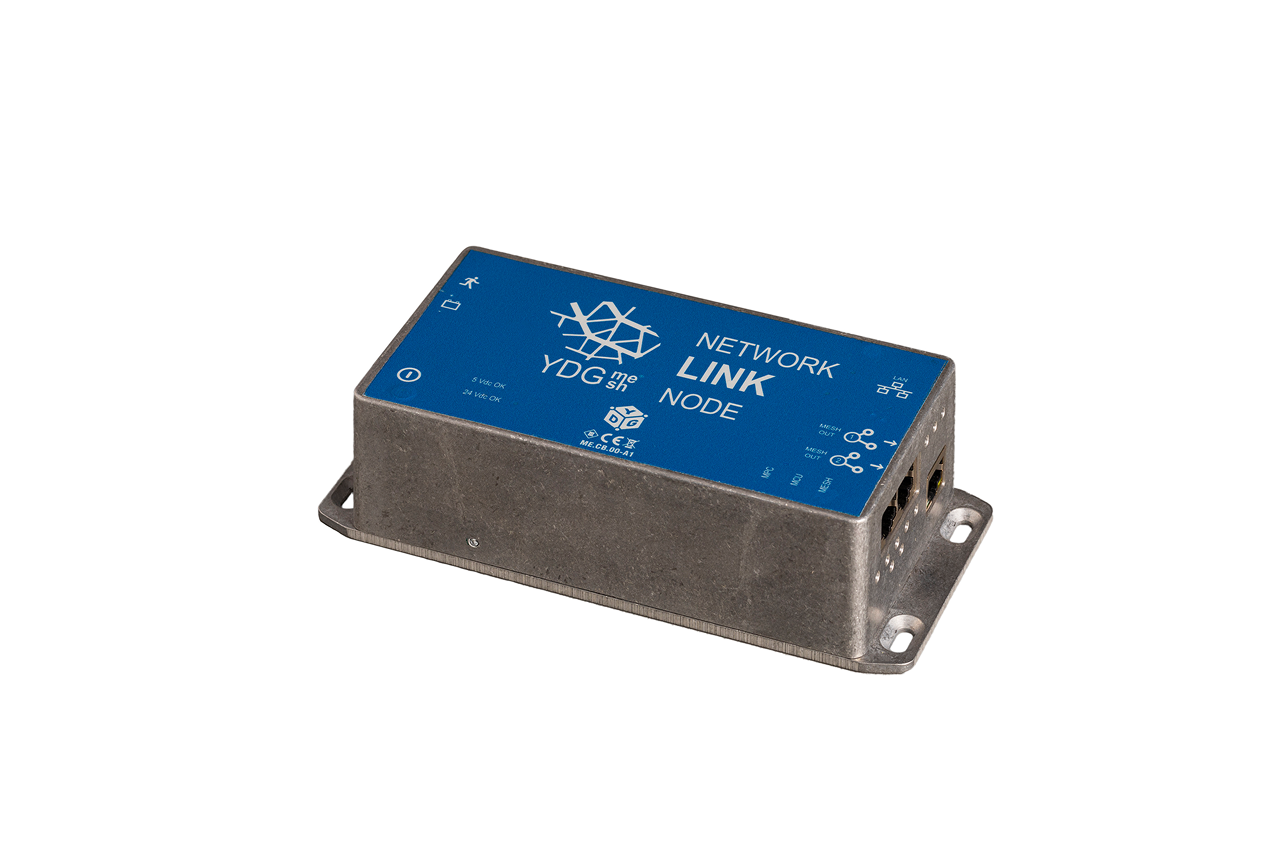

Network Link Node

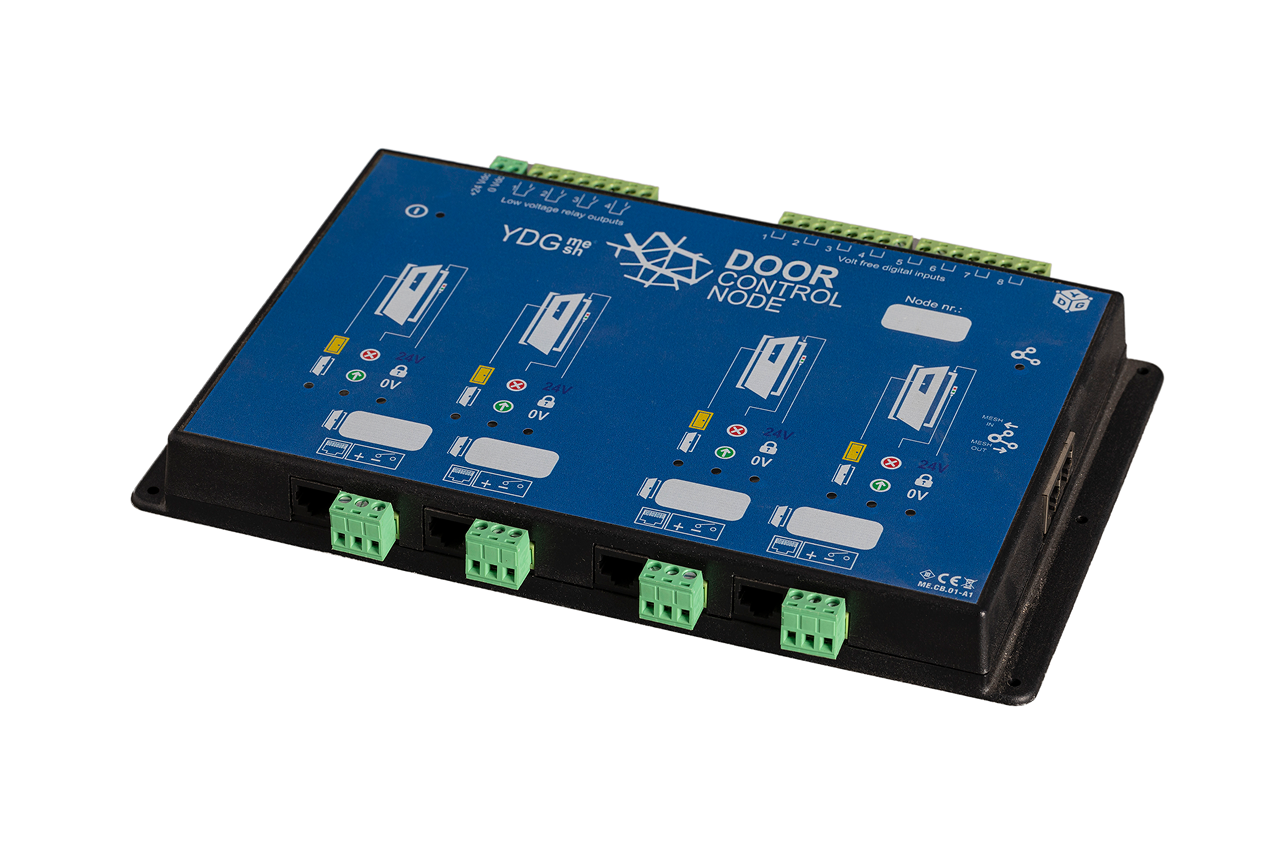

Door Control Node
Sistema Web-Based & Integrazione BMS
YDG Mesh® utilizza una piattaforma web-based accessibile da rete LAN, che consente il monitoraggio e la gestione dell’intero sistema in tempo reale. Un’interfaccia intuitiva permette di avere tutto sotto controllo in modo semplice, immediato e centralizzato.
Stato porte
Visualizzazione in tempo reale di aperture, chiusure e stato degli accessi.
Allarmi
Monitoraggio continuo di anomalie, eventi e segnalazioni di sistema.
Configurazione
Impostazione delle logiche di interblocco in modo rapido e flessibile.
LAYOUT INTERATTIVO
Gestione autorizzazioni e controllo degli ingressi.
Accessori
CL.TL.06-A0
Frame mounted monopuls inox light
CL.TL.07-A0
Wall mounted monopuls inox light
CL.TL.09-A0
Monopuls external light
CL.TL.00.00-A1
Frame mounted membrane light
CL.TL.20-A0
Wave sensor indicator
CL.PEM.A0
Emergency override button
WS.03-A0
Frame mounted wave sensor
CL.PS.01.00-A0
Recessed door status sensor
CL.IU.00.00-A1
Door frame mounted electric bolt
CL.IU.02-C0
External mounted electromagnet
CL.IU.05.00-A0
Door frame mounted electric strike
CL.IU.10.00-A0
External mounted electric strike for emergency exit doors
| Caratteristica | MESH® LINK NODE ME.CB.00-A1 |
DOOR CONTROL NODE ME.CB.01-A1 |
|---|---|---|
| Specifiche generali | ||
| Requisiti di alimentazione | 24Vdc | 24Vdc |
| Alimentatore | Certificato UL 90-264VAC → 24Vdc, 47-63Hz, 1.67A |
Certificato UL 90-264VAC → 24Vdc, 47-63Hz, 1.67A |
| Struttura | Alluminio con 4 alette di montaggio |
Plastica con 6 alette di montaggio |
| Dimensioni | 178 x 83 x 50 mm | 267 x 162 x 28 mm |
| Indicatori LED | Stato alimentazione, attività di rete |
Semaforo, stato porta e serratura |
| Architettura e rete | ||
| Architettura di rete | Event controlled, fail-safe, indipendente da PC |
– |
| Connessione di rete | Cavo Cat5 UTP | – |
| Connessione rete Mesh | Connettore 8P8C RJ45 | – |
| Connessione LAN | RJ45, cavo CAT5 UTP, Ethernet 10/100 BaseT |
– |
| Capacità sistema | ||
| Numero massimo moduli collegabili | 100 | 4 |
| Numero massimo porte | 400 | 100 in serie |
| Memoria | ||
| Memoria interna | 8GB tramite scheda SD | – |
| Backup batteria memoria | Incluso | – |
| Funzionalità | ||
| Uscita alimentazione ausiliaria | – | 24Vdc – 0.7 Max (morsetto a vite 2 poli) |
| Uscite relé a bassa tensione | – | 4 configurabili N.O. / N.C. |
| Ingressi digitali a contatto pulito | – | 8 |
| Serrature elettriche | – | Fail safe o fail secure |
| Stato iniziale porta | – | normalmente bloccata / normalmente sbloccata |
| Certificazioni e garanzia | ||
| Certificazioni | (LVD) 2014/35/UE (EMC) 2014/30/UE |
(LVD) 2014/35/UE (EMC) 2014/30/UE |
| Garanzia | 2 anni | 2 anni |
